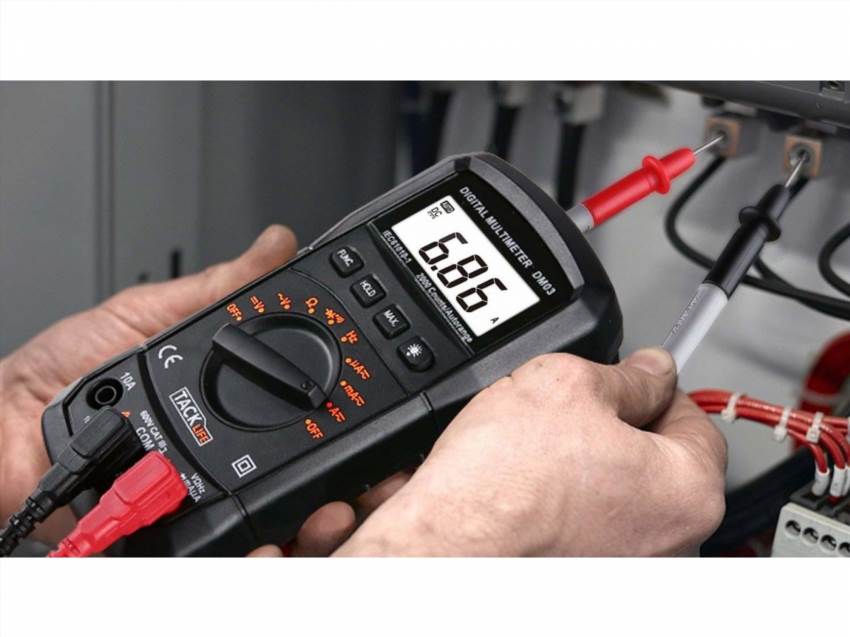

Мультиметр – це універсальний прилад, який поєднує в собі функції вольтметра, амперметра та омметра. Він дозволяє вимірювати напругу, струм, опір, а також перевіряти цілісність ланцюгів, діоди, транзистори та інші електронні компоненти. Правильне використання мультиметра не лише забезпечує точність вимірювань, але й гарантує безпеку користувача. Навіть досвідчені електрики іноді припускаються помилок, які можуть призвести до пошкодження приладу або травмування.
Перш ніж розпочати роботу, необхідно зрозуміти основні режими та функції мультиметра. Більшість сучасних моделей мають цифровий дисплей, поворотний перемикач режимів, гнізда для підключення щупів та додаткові кнопки для налаштувань. Щупи зазвичай бувають чорного та червоного кольорів – чорний підключається до гнізда COM (загальне), а червоний – до гнізда для вимірювання відповідної величини. Перед кожним вимірюванням важливо переконатися, що перемикач встановлено в правильному положенні, а щупи підключено до потрібних гнізд.
Для новачків особливо важливо дотримуватися правил безпеки. Вимірювання напруги в мережі 220 В вимагає особливої обережності – ніколи не торкайтеся оголених частин щупів під час вимірювань. Також слід уникати вимірювання струму в ланцюгах з високою напругою, оскільки це може призвести до короткого замикання або пошкодження мультиметра. Якщо ви не впевнені в своїх діях, краще звернутися до фахівця.
Основні режими роботи мультиметра та їх призначення
Мультиметр має кілька основних режимів, кожен з яких призначений для вимірювання певної величини. Розуміння цих режимів допоможе уникнути помилок і забезпечить точність вимірювань. Найпоширеніші режими:
- вимірювання постійної напруги (DCV) – використовується для перевірки батарейок, акумуляторів та інших джерел постійного струму;
- вимірювання змінної напруги (ACV) – необхідний для перевірки напруги в мережі 220 В або інших джерелах змінного струму;
- вимірювання постійного струму (DCA) – дозволяє визначити силу струму в ланцюгах постійного струму;
- вимірювання змінного струму (ACA) – рідше використовується, але необхідний для деяких специфічних завдань;
- вимірювання опору (Ω) – допомагає перевірити цілісність проводів, резисторів та інших компонентів;
- перевірка діодів – дозволяє визначити працездатність діодів та їх полярність;
- перевірка транзисторів – використовується для тестування біполярних транзисторів;
- перевірка безперервності ланцюга – звуковий сигнал сповіщає про наявність контакту між двома точками.
Кожен режим має кілька діапазонів вимірювань, які вибираються за допомогою поворотного перемикача. Наприклад, для вимірювання напруги батарейки 9 В слід вибрати діапазон DCV 20 В, оскільки напруга 9 В не перевищує цього значення. Якщо вибрати занадто низький діапазон, мультиметр покаже перевантаження, а якщо занадто високий – точність вимірювань знизиться. Деякі сучасні мультиметри мають функцію автоматичного вибору діапазону, що значно спрощує процес вимірювань.
Важливо пам’ятати, що вимірювання струму відрізняється від вимірювання напруги. Для вимірювання струму мультиметр необхідно підключити послідовно в ланцюг, тоді як для вимірювання напруги – паралельно. Неправильне підключення може призвести до пошкодження приладу або короткого замикання. Також слід враховувати, що максимальний струм, який може виміряти мультиметр, зазвичай обмежений кількома амперами, тому для вимірювання великих струмів використовуються спеціальні струмові кліщі.
Режим вимірювання опору дозволяє перевірити цілісність проводів, резисторів та інших компонентів. Для цього необхідно відключити живлення від ланцюга та підключити щупи до двох точок, між якими потрібно виміряти опір. Якщо опір дорівнює нулю або дуже низький, це може свідчити про коротке замикання. Якщо опір нескінченно великий, це означає обрив ланцюга. Деякі мультиметри мають функцію звукової індикації безперервності, яка полегшує перевірку цілісності проводів.
Як правильно вимірювати напругу в різних ланцюгах
Вимірювання напруги – одна з найпоширеніших операцій, яку виконують за допомогою мультиметра. Правильне виконання цієї процедури дозволяє визначити стан джерел живлення, виявити проблеми в електронних схемах та перевірити працездатність різних пристроїв. Перш ніж розпочати вимірювання, необхідно визначити тип напруги – постійна (DC) чи змінна (AC). Це важливо, оскільки неправильний вибір режиму може призвести до невірних результатів або пошкодження мультиметра.
Для вимірювання постійної напруги, наприклад, від батарейки або акумулятора, слід встановити перемикач у положення DCV та вибрати відповідний діапазон. Чорний щуп підключається до негативного полюса джерела живлення, а червоний – до позитивного. На дисплеї мультиметра відобразиться значення напруги. Якщо полярність буде переплутана, на дисплеї з’явиться знак мінус, але це не зашкодить приладу. Важливо вибрати діапазон, який перевищує очікуване значення напруги, щоб уникнути перевантаження.
Вимірювання змінної напруги, наприклад, в мережі 220 В, вимагає особливої обережності. Перемикач слід встановити в положення ACV, а діапазон вибрати таким чином, щоб він перевищував 220 В. Зазвичай достатньо діапазону 600 В. Щупи підключаються до фази та нуля або фази та землі. Під час вимірювань не можна торкатися оголених частин щупів, оскільки це може призвести до ураження електричним струмом. Також слід уникати короткого замикання між фазою та нулем, оскільки це може викликати іскріння та пошкодження мультиметра.
У деяких випадках необхідно виміряти напругу на окремих компонентах електронної схеми. Для цього слід підключити щупи паралельно до компонента, попередньо переконавшись, що схема знеструмлена. Після підключення щупів можна подати живлення на схему та зняти показання. Якщо вимірюється напруга на резисторі, важливо враховувати, що мультиметр має власний внутрішній опір, який може впливати на точність вимірювань, особливо в схемах з високим опором.
Для точних вимірювань напруги в чутливих електронних схемах рекомендується використовувати мультиметри з високим вхідним опором. Це дозволяє мінімізувати вплив приладу на роботу схеми. Також слід звертати увагу на калібрування мультиметра – періодична перевірка та налаштування приладу забезпечує точність вимірювань. Якщо мультиметр використовується в умовах підвищеної вологості або пилу, його слід регулярно очищати та перевіряти на наявність пошкоджень.
Вимірювання струму безпечно та точно
Вимірювання струму – більш складна процедура порівняно з вимірюванням напруги, оскільки вимагає розриву ланцюга та послідовного підключення мультиметра. Неправильне виконання цієї операції може призвести до короткого замикання, пошкодження мультиметра або травмування користувача. Перш ніж розпочати вимірювання, необхідно визначити тип струму – постійний (DC) чи змінний (AC), а також оцінити його приблизне значення, щоб вибрати відповідний діапазон.
Для вимірювання постійного струму слід встановити перемикач у положення DCA та вибрати діапазон, який перевищує очікуване значення струму. Чорний щуп підключається до гнізда COM, а червоний – до гнізда для вимірювання струму (зазвичай позначене як A або mA). Мультиметр підключається послідовно в ланцюг, тобто струм повинен проходити через прилад. Для цього необхідно розірвати ланцюг та підключити щупи до точок розриву. Після підключення можна подати живлення на ланцюг та зняти показання.
Важливо пам’ятати, що більшість мультиметрів мають обмеження за максимальним струмом, який вони можуть виміряти. Зазвичай це значення становить 10 А, але деякі моделі можуть вимірювати струм до 20 А. Перевищення цього значення може призвести до пошкодження приладу або спрацювання запобіжника. Для вимірювання великих струмів використовуються спеціальні струмові кліщі, які дозволяють вимірювати струм без розриву ланцюга.
Вимірювання змінного струму виконується аналогічно, але перемикач слід встановити в положення ACA. Цей режим використовується рідше, оскільки більшість електронних схем працюють на постійному струмі. Однак у деяких випадках, наприклад, при перевірці роботи електродвигунів або трансформаторів, вимірювання змінного струму є необхідним. Під час вимірювань слід дотримуватися тих самих правил безпеки, що й при вимірюванні напруги.
Однією з поширених помилок при вимірюванні струму є підключення мультиметра паралельно до джерела живлення або компонента. Це може призвести до короткого замикання та пошкодження приладу. Також слід уникати вимірювання струму в ланцюгах з високою напругою, оскільки це може бути небезпечним для користувача. Якщо ви не впевнені в своїх діях, краще звернутися до фахівця.
Для точних вимірювань струму рекомендується використовувати мультиметри з низьким внутрішнім опором. Це дозволяє мінімізувати вплив приладу на роботу ланцюга. Також слід звертати увагу на калібрування мультиметра – періодична перевірка та налаштування приладу забезпечує точність вимірювань. Якщо мультиметр використовується в умовах підвищеної вологості або пилу, його слід регулярно очищати та перевіряти на наявність пошкоджень.
Перевірка опору та цілісності ланцюгів
Вимірювання опору – одна з найпростіших і водночас найкорисніших функцій мультиметра. Вона дозволяє перевірити цілісність проводів, резисторів, обмоток трансформаторів та інших компонентів. Для вимірювання опору необхідно встановити перемикач у положення Ω та вибрати відповідний діапазон. Чорний та червоний щупи підключаються до гнізд COM та VΩ відповідно. Після цього щупи підключаються до двох точок, між якими потрібно виміряти опір.
Перед вимірюванням опору важливо переконатися, що ланцюг знеструмлений. Наявність напруги в ланцюзі може призвести до невірних результатів або пошкодження мультиметра. Також слід враховувати, що тіло людини має власний опір, тому не можна торкатися оголених частин щупів під час вимірювань, оскільки це може вплинути на точність результатів.
Якщо опір дорівнює нулю або дуже низький, це може свідчити про коротке замикання між двома точками. Якщо опір нескінченно великий, це означає обрив ланцюга. У деяких випадках низький опір може бути нормою, наприклад, для обмоток трансформаторів або двигунів. Однак для більшості електронних компонентів, таких як резистори, опір повинен відповідати номінальному значенню, вказаному на корпусі компонента.
Багато мультиметрів мають функцію звукової індикації безперервності, яка полегшує перевірку цілісності проводів та ланцюгів. Для цього необхідно встановити перемикач у положення з позначкою звукового сигналу (зазвичай це символ динаміка). Якщо між двома точками є контакт, мультиметр видасть звуковий сигнал. Ця функція особливо корисна при перевірці великої кількості проводів або складних ланцюгів, оскільки дозволяє швидко визначити наявність обриву.
При вимірюванні опору резисторів слід враховувати їх допуск. Наприклад, резистор з номіналом 1 кОм та допуском 5% може мати реальний опір від 950 Ом до 1050 Ом. Якщо виміряне значення виходить за межі цього діапазону, резистор слід замінити. Також важливо пам’ятати, що деякі компоненти, наприклад, діоди та транзистори, мають нелінійний опір, тому їх перевірка вимагає використання спеціальних режимів мультиметра.
Для точних вимірювань опору рекомендується використовувати мультиметри з високою роздільною здатністю. Це дозволяє виявляти навіть незначні відхилення від номінальних значень. Також слід періодично калібрувати мультиметр, щоб забезпечити точність вимірювань. Якщо прилад використовується в умовах підвищеної вологості або пилу, його слід регулярно очищати та перевіряти на наявність пошкоджень.
Тестування діодів та транзисторів мультиметром
Перевірка діодів та транзисторів – важлива частина діагностики електронних схем. Мультиметр дозволяє визначити працездатність цих компонентів, а також їх полярність. Для перевірки діодів слід встановити перемикач у положення з позначкою діода (зазвичай це символ діода). Чорний щуп підключається до катода діода (зазвичай позначений смужкою), а червоний – до анода. Якщо діод справний, мультиметр покаже пряме падіння напруги, зазвичай в межах 0,5-0,8 В для кремнієвих діодів та 0,2-0,3 В для германієвих.
Якщо діод несправний, мультиметр покаже нескінченно великий опір в обох напрямках (обрив) або дуже низький опір (коротке замикання). У деяких випадках діод може мати часткову несправність, наприклад, збільшене пряме падіння напруги або зворотний струм. Такі діоди слід замінити, оскільки вони можуть призвести до неправильної роботи схеми.
Перевірка транзисторів дещо складніша, оскільки вони мають три виводи – базу, колектор та емітер. Для перевірки біполярних транзисторів слід встановити перемикач у положення з позначкою транзистора (зазвичай це символ hFE). Мультиметр має спеціальне гніздо для підключення транзисторів, яке дозволяє визначити їх тип (NPN або PNP) та коефіцієнт підсилення. Якщо таке гніздо відсутнє, можна перевірити транзистор за допомогою режиму вимірювання опору.
Для перевірки транзистора в режимі вимірювання опору слід підключити червоний щуп до бази, а чорний – до колектора та емітера. Для NPN-транзистора мультиметр повинен показати низький опір, а для PNP-транзистора – високий. Потім слід поміняти щупи місцями – для NPN-транзистора опір повинен бути високим, а для PNP – низьким. Якщо транзистор справний, переходи база-колектор та база-емітер повинні поводитися як діоди. Якщо хоча б один з переходів несправний, транзистор слід замінити.
Важливо пам’ятати, що перевірка транзисторів за допомогою мультиметра не завжди дає повну картину їх працездатності. Наприклад, транзистор може мати низький коефіцієнт підсилення або високий рівень шуму, що не виявляється при простій перевірці опору. Для більш точної діагностики слід використовувати спеціальні тестери транзисторів або підключати їх до робочої схеми.
Також слід враховувати, що деякі мультиметри мають обмежені можливості для перевірки транзисторів. Наприклад, вони можуть не визначати тип транзистора (NPN або PNP) або його коефіцієнт підсилення. У таких випадках слід звертатися до документації на транзистор або використовувати інші методи діагностики.
Для точної перевірки діодів та транзисторів рекомендується використовувати мультиметри з високою точністю вимірювань. Також слід періодично калібрувати прилад, щоб забезпечити точність результатів. Якщо мультиметр використовується в умовах підвищеної вологості або пилу, його слід регулярно очищати та перевіряти на наявність пошкоджень.
Порівняння можливостей мультиметрів різних класів:
| Характеристика | Бюджетні моделі | Напівпрофесійні моделі | Професійні моделі |
|---|---|---|---|
| Діапазон вимірювань напруги | До 600 В (DC/AC) | До 1000 В (DC/AC) | До 1500 В (DC/AC) |
| Діапазон вимірювань струму | До 10 А | До 20 А | До 30 А або більше |
| Точність вимірювань | ±1-3% | ±0,5-1% | ±0,1-0,5% |
| Додаткові функції | Вимірювання опору, діодів, безперервності | Вимірювання ємності, температури, частоти Тестування транзисторів |
Вимірювання індуктивності, провідності Реєстрація даних, підключення до ПК Автоматичний вибір діапазону |
| Міцність та надійність | Пластиковий корпус Обмежений захист від вологи та пилу |
Ударопрочний корпус Захист від вологи та пилу (IP64) |
Металевий корпус Високий рівень захисту (IP67) Стійкість до вібрацій та ударів |
| Ціна | Від 200 до 800 грн | Від 800 до 3000 грн | Від 3000 грн і вище |
Поширені помилки при роботі з мультиметром та як їх уникнути
Навіть досвідчені користувачі іноді припускаються помилок при роботі з мультиметром. Ці помилки можуть призвести до невірних результатів, пошкодження приладу або травмування. Одна з найпоширеніших помилок – неправильний вибір режиму вимірювань. Наприклад, спроба виміряти напругу в режимі вимірювання струму може призвести до короткого замикання та пошкодження мультиметра. Щоб уникнути цієї помилки, слід завжди перевіряти положення перемикача перед підключенням щупів.
Інша поширена помилка – неправильне підключення щупів. Наприклад, червоний щуп підключається до гнізда для вимірювання струму, а вимірюється напруга. Це може призвести до перевантаження та пошкодження приладу. Щоб уникнути цієї помилки, слід завжди перевіряти, до яких гнізд підключено щупи, та вибирати відповідний режим вимірювань.
Також часто зустрічається помилка, пов’язана з вибором діапазону вимірювань. Наприклад, вимірювання напруги 220 В в діапазоні 20 В призведе до перевантаження мультиметра. Щоб уникнути цієї помилки, слід завжди починати вимірювання з найвищого діапазону та поступово знижувати його до отримання точного результату. Деякі сучасні мультиметри мають функцію автоматичного вибору діапазону, що значно спрощує процес вимірювань.
Ще одна поширена помилка – вимірювання опору в ланцюзі під напругою. Це може призвести до невірних результатів або пошкодження мультиметра. Перед вимірюванням опору слід завжди переконуватися, що ланцюг знеструмлений. Також слід враховувати, що тіло людини має власний опір, тому не можна торкатися оголених частин щупів під час вимірювань.
При вимірюванні струму часто припускаються помилки, пов’язані з неправильним підключенням мультиметра. Наприклад, підключення приладу паралельно до джерела живлення або компонента може призвести до короткого замикання та пошкодження мультиметра. Щоб уникнути цієї помилки, слід завжди підключати мультиметр послідовно в ланцюг, розриваючи його для підключення щупів.
Цікавий факт: перший мультиметр був винайдений у 1920-х роках британським інженером Дональдом Макаді. Він поєднав в одному приладі вольтметр, амперметр та омметр, що значно спростило процес вимірювань для електриків та радіотехніків.
Також слід уникати вимірювання струму в ланцюгах з високою напругою, оскільки це може бути небезпечним для користувача. Більшість мультиметрів мають обмеження за максимальним струмом, який вони можуть виміряти, тому для вимірювання великих струмів слід використовувати спеціальні струмові кліщі.
Для забезпечення безпеки та точності вимірювань слід регулярно перевіряти стан мультиметра. Наприклад, слід перевіряти цілісність щупів, наявність пошкоджень на корпусі та правильність калібрування приладу. Якщо мультиметр використовується в умовах підвищеної вологості або пилу, його слід регулярно очищати та перевіряти на наявність пошкоджень.
Нарешті, слід пам’ятати, що мультиметр – це точний вимірювальний прилад, який вимагає дбайливого ставлення. Не слід кидати його або піддавати механічним ударам. Також слід уникати потрапляння вологи всередину приладу, оскільки це може призвести до корозії та пошкодження електронних компонентів. Дотримання цих простих правил допоможе продовжити термін служби мультиметра та забезпечити точність вимірювань.
Освоєння мультиметра вимагає часу та практики, але результат вартий зусиль. Правильне використання цього приладу дозволяє не лише діагностувати несправності в електронних схемах, але й запобігати їх виникненню. Починаючи з простих вимірювань напруги та опору, поступово можна переходити до більш складних завдань, таких як перевірка діодів, транзисторів та вимірювання струму. Головне – дотримуватися правил безпеки та уважно ставитися до кожного кроку процесу.
Сучасні мультиметри пропонують широкий спектр функцій, які роблять їх незамінними інструментами для електриків, радіотехніків та любителів електроніки. Від бюджетних моделей до професійних приладів – кожен може знайти мультиметр, який відповідає його потребам та бюджету. Важливо пам’ятати, що навіть найдорожчий прилад не замінить знань та досвіду користувача. Тому варто постійно вдосконалювати свої навички та вивчати нові можливості мультиметра.
Зрештою, мультиметр стає надійним помічником у будь-якій ситуації, пов’язаній з електрикою. Він допомагає виявити несправності, перевірити працездатність компонентів та забезпечити безпеку під час роботи з електронними пристроями. Дотримуючись наведених у цій статті рекомендацій, можна уникнути поширених помилок та максимально ефективно використовувати можливості цього універсального приладу.
