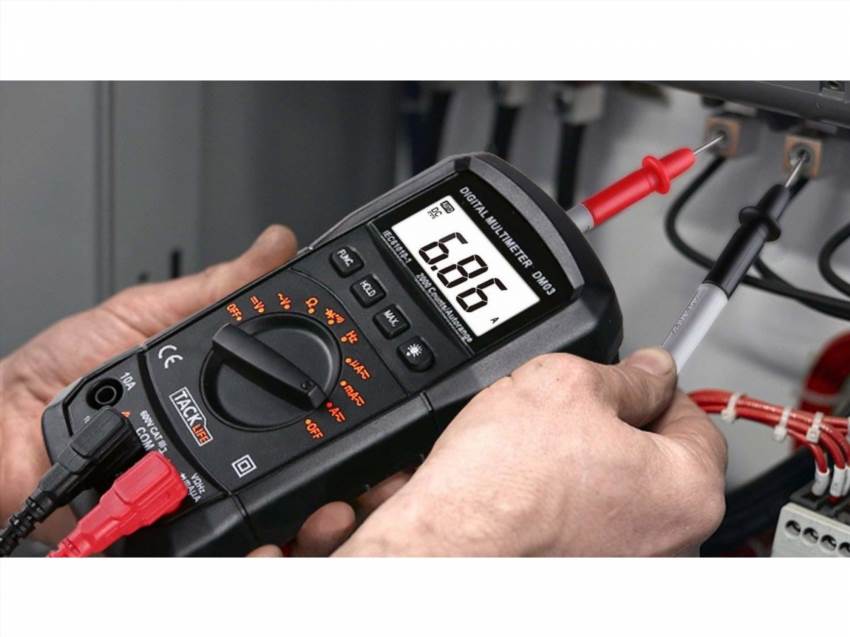

Коли в руках опиняється незнайомий прилад із купою роз’ємів і незрозумілими символами, перше бажання – швидше зазирнути в інструкцію. Проте паперовий опис часто нагадує академічний довідник, переповнений абревіатурами й термінами, від яких хочеться відкласти справу. Справжнє розуміння мультиметра починається тоді, коли дивишся на нього як на логічного помічника, якому варто дати чіткі команди. Наш посібник зібрав усе необхідне, щоб навіть новачок за лічені хвилини навчився впевнено вимірювати напругу, струм та опір, а профі знайшов тонкощі, про які рідко пишуть.
Цікавий факт: у 1977 році компанія Fluke представила модель 8020A – перший портативний цифровий мультиметр із рідкокристалічним дисплеєм. Прилад важив менше кілограма та працював від батарей, що зробило його надзвичайно зручним для польових робіт і поклало початок ері цифрових вимірювань не лише в лабораторіях.
Які бувають мультиметри і чим вони відрізняються
Головний вибір стоїть між аналоговими та цифровими моделями, і кожна має власний характер. Аналоговий прилад із рухомою стрілкою поводиться майже як живий організм: швидко реагує на змінні сигнали й миттєво показує тенденцію, тому його досі цінують при налаштуванні аналогових схем або пошуку плаваючих контактів. Цифровий мультиметр пропонує безпомилкове зчитування, автоматичне перемикання діапазонів і додаткові функції, як-от запам’ятовування максимуму чи інтерфейс для підключення до комп’ютера.
Під час покупки звертайте увагу на кількість розрядів дисплея – позначення 3½ або 4½ визначає максимальне число, яке здатен показати прилад. Модель із 3½ розрядами відображає до 1999, тобто на діапазоні 20 В вона покаже 19,99 В. Професійні пристрої з чотирма або п’ятьма розрядами та функцією True RMS незамінні, коли доводиться вимірювати несинусоїдну напругу від імпульсних блоків живлення чи частотних перетворювачів. Автоматичний вибір межі прискорює роботу, але ручне налаштування дає більше контролю під час пошуку дрібних відхилень. Окремо стоять струмові кліщі, що дозволяють вимірювати великий змінний струм без розриву кола – їх обирають електрики, які обслуговують щитове обладнання.
Розшифровка символів і роз’ємів без паніки
Передня панель мультиметра на перший погляд здається суцільним ребусом, проте достатньо запам’ятати три-чотири ключові позначки, щоб відчути впевненість. Гніздо COM завжди чорне й відіграє роль спільної точки, куди під’єднується чорний щуп. Червоне гніздо VΩmA приймає плюсовий щуп для вимірювання напруги, опору та невеликих струмів до 200 мА (залежно від моделі). Якщо потрібно виміряти великий струм аж до 10 або 20 А, червоний щуп переставляють у відповідне гніздо з позначкою A або 10A, яке часто має окремий запобіжник.
Серед символів поворотного перемикача найчастіше зустрічаються:
- V⎓ – постійна напруга;
- V∼ – змінна напруга;
- Ω – опір;
- ►|+ – перевірка діодів;
- ))) – звукова продзвінка;
- A⎓ та A∼ – постійний та змінний струм відповідно
Багато сучасних приладів мають окрему кнопку HOLD, яка фіксує показання на дисплеї, що дуже зручно, коли руки зайняті щупами, та кнопку REL, котра обнуляє опір проводів перед точним вимірюванням низьких значень. Люмінесцентне підсвічування й великий дисплей із додатковою аналоговою шкалою зустрічаються у дорожчих версіях і значно спрощують життя під час роботи в тісних щитках.
Правила безпеки які рятують прилад і власне життя
Електрика не прощає неуважності, тому перш ніж братися за щупи, варто засвоїти кілька простих, але категоричних правил, які насправді рятують і мультиметр, і самого майстра. Будь-який вимірювальний прилад розрахований на певну категорію перехідної напруги, і цей параметр завжди має перевищувати робочу напругу мережі, в якій плануються роботи. Мультиметри з категорією CAT III підходять для щитового обладнання, а CAT IV – для вводу від лічильника, де можливі потужні імпульсні перенапруги.
Таблиця порівняння категорій безпеки мультиметра
| Категорія | Типові місця застосування | Максимальна перехідна напруга |
|---|---|---|
| CAT II | Побутові розетки, освітлення, переносні інструменти | 2500 В |
| CAT III | Щитові розподільні пристрої, трифазні двигуни | 4000–6000 В |
| CAT IV | Лінії живлення від лічильника, вуличні з’єднання | 8000 В |
Перед початком роботи необхідно послідовно дотримуватися таких кроків:
- оглянути корпус, щупи та ізоляцію на наявність тріщин або оплавлень;
- встановити перемикач обертом у потрібний сектор вимірювань, і тільки потім підключати щупи;
- ніколи не триматися за металеві наконечники щупів під час вимірювання;
- для змінного струму використовувати лише гнізда, захищені потужними запобіжниками;
- не намагатись виміряти опір кола, яке перебуває під напругою;
- після завершення вимірювань струму відразу повернути перемикач у діапазон напруги, щоб уникнути короткого замикання при наступному ввімкненні
Постійна напруга перші точні кроки
Вимірювання постійної напруги вважають найпростішим, однак навіть тут причаїлася дрібна пастка: полярність на дисплеї. Якщо переплутати щупи, прилад покаже знак мінус, але не зашкодить собі. Набагато небезпечніше забути перевести перемикач з режиму опору – тоді внутрішня схема мультиметра може зазнати серйозних пошкоджень. Тому починають завжди з вибору найвищого діапазону постійної напруги, потім поступово знижують його для кращої роздільної здатності.
Чорний щуп вставляють у COM, червоний – у гніздо VΩmA. Щупами торкаються паралельно до кола: чорним до “землі” чи мінусової шини, червоним – до точки з плюсом. Якщо на дисплеї висвічується число з плаваючою комою, скажімо 12,34 на межі 20 В, напруга становить 12,34 В. Моделі з автоматичним вибором діапазону самі оберуть потрібну межу, але іноді варто зафіксувати ручний режим, коли сигнал може виходити за верхню межу, щоб уникнути перемикання, яке збиває читання. Корисно пам’ятати, що внутрішній опір вольтметра зазвичай 10 МОм, тому він майже не впливає на вимірюване коло, однак у високоомних ланцюгах внесок паралельного підключення стає відчутним.
Змінна напруга і струм що варто враховувати
Коли доводиться перевіряти побутову мережу або вихід силового трансформатора, перемикач переводять у сектор V∼. На відміну від постійної величини, цифри на дисплеї відразу показують середньоквадратичне значення, хоча дешеві прилади калібрують під чисту синусоїду. У мережах із великою кількістю імпульсних джерел реальна форма спотворюється, і недорогий мультиметр може помилятися на 20–40 відсотків. Саме тому електрики поступово переходять на моделі з позначкою True RMS – вони математично обраховують справжнє ефективне значення, незалежно від форми сигналу.
Вимірювання змінного струму вимагає іншої філософії: амперметр під’єднують послідовно, розриваючи коло. Перш ніж вставляти щупи, обов’язково знеструмлюють ділянку, потім організовують розрив і підключають прилад. Червоний щуп переставляють у гніздо A, якщо очікується струм понад 200 мА, а на деяких мультиметрах це окреме гніздо з маркуванням 10A, захищене запобіжником на 10 А. Тут критично не перевищити ліміт – інакше розплавиться внутрішній шунт. Для великих струмів безпечніше користуватися струмовими кліщами, які просто охоплюють провід і передають виміряне значення через стандартні бананові роз’єми до мультиметра.
Опір продзвінка і діоди як не сплутати показання
Режим вимірювання опору подає на щупи невелику напругу від батарейки, тому категорично заборонено лізти ним у коло під живленням – запобіжник може не встигнути, а прилад вийде з ладу. Коли потрібно перевірити резистор, потенціометр чи цілісність обмотки, спочатку вимикають усе живлення, розряджають конденсатори і лише тоді торкаються виводів. Якщо на дисплеї з’являється “OL” або “1”, це означає вихід за межі діапазону – тобто опір вищій, ніж обрана межа, або коло обірване.
Функція продзвінки, позначена символом ))) або мелодійною нотою, рятує масу часу під час пошуку обривів у кабелях. Мультиметр видає зумер, коли опір між щупами падає нижче приблизно 20–50 Ом, і завдяки цьому можна безперервно перевіряти джгути проводів. Тестування діодів працює подібно, але видає на екрані падіння напруги в мілівольтах. Справний кремнієвий діод показує 500–700 мВ у прямому включенні та “OL” у зворотному; якщо в обох напрямках низьке падіння, компонент пробитий. Цей режим також допомагає виявляти p-n переходи в транзисторах, коли потрібно швидко зрозуміти структуру напівпровідника.
Додаткові функції ємність частота температура
Багато сучасних мультиметрів навіть у середньому ціновому сегменті мають окремі позиції для вимірювання ємності конденсаторів і частоти сигналу. Ємність вимірюють, вставляючи виводи конденсатора в гнізда, підписані як Cx або через перехідник із вбудованим мікроконтролером. Тут варто зважати на залишковий заряд: великий електролітичний конденсатор перед тестом обов’язково розряджають через низькоомний резистор, бо накопичена енергія здатна випалити вхідні кола приладу. Частотомір же слухає змінний сигнал і показує кількість герц, допомагаючи налаштовувати генератори чи перевіряти вихід інверторів.
Майже непомітним, але виключно корисним доповненням стала термопара типу K, яку можна під’єднати до спеціального роз’єму мультиметра й отримати контактний термометр. Діапазон від мінус 20 до плюс 400 °C дозволяє контролювати нагрів силових транзисторів, радіаторів або плат під навантаженням. У комбінації з фіксацією максимуму ця функція стає очима майстра, який стежить за безпечним тепловим режимом, не відволікаючись на додаткові інструменти.
Поширені промахи і як аналізувати показання
Навіть із дорогим приладом легко отримати хибні цифри, якщо не враховувати паразитний опір щупів або залишкову напругу на конденсаторах. Під час вимірювання низьких опорів, скажімо 0,1 Ом у шунтах, спочатку замикають щупи між собою та фіксують так званий рівень короткого замикання, який потім віднімають від показань. Функція REL робить це автоматично, але вона не захищає від іншої оманливої ситуації – підсідання вимірювальної напруги під навантаженням. Коли щупом торкаються високоомної ділянки, де внутрішній опір приладу порівнянний із вимірюваним колом, на дисплеї з’являється значення, яке може бути вдвічі меншим за реальне.
Окремо стоїть помилка, пов’язана з різницею між піковим та середньоквадратичним значенням під час ремонту імпульсних блоків живлення. Якщо прилад не True RMS, він показуватиме лише приблизну величину, і недосвідчений майстер ризикує замінити справний компонент. Тому в складних ситуаціях завжди варто звіряти показання з осцилографом або хоча б з другим мультиметром. Досвідчені спеціалісти тримають дешевий кишеньковий прилад на додачу до основного саме для перехресної перевірки – такий простий прийом часто позбавляє від годин безглуздого пошуку неіснуючої несправності.
Зручність мультиметра відкривається не в мить першого ввімкнення, а коли мозок звикає сприймати цифри як частину кіл, з якими працюєш. Крок за кроком, починаючи з вибору правильного діапазону й закінчуючи інтерпретацією True RMS, прилад перетворюється на звичну продовженість руки. Пам’ятайте, що найкраща модель та, яка пройшла з вами не одну сотню замірів, бо тільки практика дає відчуття того невидимого зв’язку між теорією і поведінкою схеми. Беріться за вимірювання без страху, але із загостреною увагою – і мультиметр обов’язково віддячить точністю тоді, коли вона справді має значення.
