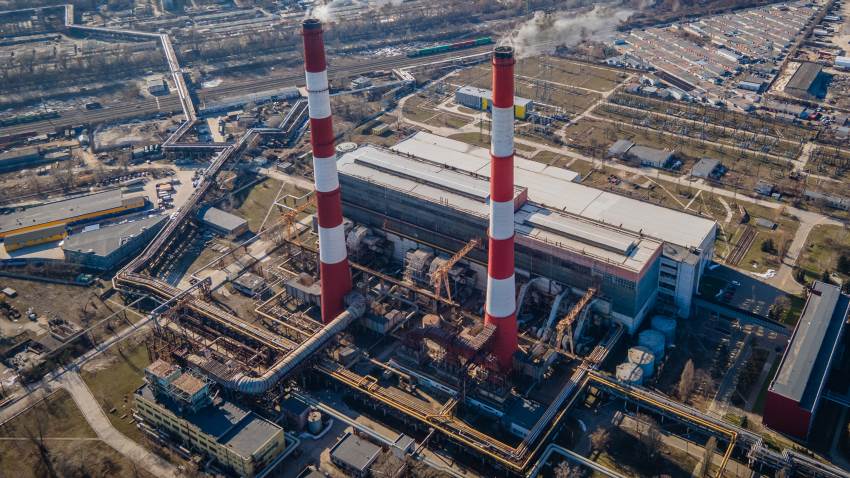

Жоден інший об’єкт київської комунальної теплоенергетики не викликає стільки суперечливих оцінок серед фахівців, як ТЕЦ-5. Станцію, яка з’явилася на правобережжі в розпал індустріального буму, одразу окрестили “головною котельнею” спальних масивів, хоча насправді її генетика значно складніша. За сухими цифрами встановленої потужності ховається історія, де переплелися амбітне планування, цілком земні обмеження хрущовської економії та вперта експлуатаційна дійсність, яка вже понад півстоліття змушує інженерів шукати нешаблонні рішення в абсолютно буденних обставинах.
Розташована на вулиці Промисловій, вона займає простір, який здається трохи відстороненим від магістральних ритмів міста, однак без цього майданчика неможливо уявити опалювальний сезон у Солом’янському, Голосіївському та частково Шевченківському, а раніше ще й Московському, районах. Коректне дослідження ТЕЦ-5 потребує погляду без надмірного техноромантизму, але з розумінням ваги безупинного виробництва гігакалорій та мегаватів, які щоденно перетікають у батареї сотень тисяч квартир. Далі – розбір ключових складових цієї системи, де кожен вузол має власну біографію, а показники питомих витрат палива досі лишаються предметом жвавих виробничих обговорень.
Як заводська логіка привела до появи станції на правому березі
Рішення про спорудження енергетичного гіганта саме в промзоні “Пост-Волинська” ухвалювалося не просто так – воно стало прямим наслідком принципу наближення генерації до зон масової житлової забудови, який тоді повсюдно економив капіталовкладення в магістральні мережі. Проєктанти київського відділення “Променергопроекту” на початку 1960-х бачили перед собою завдання ліквідувати гострий дефіцит тепла на правому березі без розтягування комунікацій від лівобережних ТЕЦ-4 чи Дарницької ТЕЦ. У 1968 році, коли будівельний майданчик отримав перші палі під головний корпус, місто вже задихалося від нестачі потужностей через швидке розростання житлових кварталів Відрадного, Чоколівки та прилеглих територій.
Перший енергоблок із турбіною ПТ-60-130/13 Ленінградського металічного заводу запрацював у грудні 1971-го. Той пуск, який сьогодні згадують як технічний подвиг, на практиці супроводжувався шаленим темпом добудови допоміжних цехів просто під час пусконалагоджувальних робіт – нечувана для сучасної культури безпеки практика, але цілком рядова для радянської енергетики. Наступний енергоблок з турбіною Т-100-130, більш заточеною саме під теплофікаційне навантаження, став у стрій у 1974-му. А вже до кінця десятиліття, після введення ще двох блоків аналогічної конфігурації в 1975 та 1976 роках, станція вийшла на сумарну електричну потужність 320 МВт. Відтоді комплекс вважався не просто теплоелектроцентраллю, а справжнім стрижнем енергобезпеки для колосальної частини міста, де промислові зони тісно межують з житловими кварталами.
Принципові прорахунки раннього проєктування вилізли назовні досить швидко. Зокрема, нестача пікових потужностей у найхолодніші дні змушувала вмикати розконсервовані водогрійні котли ПТВМ-100 і ПТВМ-180, які спочатку планувалися тільки для резерву, а стали постійним інструментом латання дірок у графіку теплових навантажень. Самі будівельники згадували, що вибір майданчика зі складними гідрогеологічними умовами призвів до необхідності додаткового закріплення фундаментів уже після зведення корпусів, що з’їло шалені ресурси та відтермінувало нарощування генерації. Та попри ці дитячі хвороби ТЕЦ-5 довела свою спроможність працювати з коефіцієнтом використання теплової потужності, який навіть зараз викликає повагу серед експлуатаційників старого гарту.
Основне устаткування, яке визначає характер генерації
Склад обладнання ТЕЦ-5 сформований навколо чотирьох основних турбоагрегатів, які за півстоліття пережили декілька хвиль модернізацій, але концептуально лишилися тією самою базою, закладеною ленінградськими конструкторами. Перша турбіна ПТ-60-130/13 належить до класу теплофікаційно-промислових із двома регульованими відборами пари – виробничим на 1,3 МПа та опалювальним на 0,12 МПа. Саме її гнучка конструкція свого часу давала змогу одночасно забезпечувати пару для технологічних потреб заводів, розташованих у зоні дії ТЕЦ, і покривати мережеві навантаження, зав’язані на центральні теплові пункти кварталів.
Решта три турбіни – це машини серії Т-100-130 номіналом 100 МВт кожна, спроєктовані спеціально під максимальний теплофікаційний вихід. Їхня архітектура з нижнім регульованим теплофікаційним відбором дозволяла вичавлювати до 160 Гкал/год з одного агрегата в номінальному режимі, що робило ТЕЦ-5 рекордсменом серед київських станцій за обсягом відпуску тепла на одиницю встановленої електричної потужності. Головна інженерна “родзинка” цих турбін криється в двопоточному циліндрі низького тиску, який дав змогу уникнути перевантаження лопаткового апарату при стрибках споживання з боку міської тепломережі. Подібна конфігурація потребує вкрай акуратного водно-хімічного режиму, бо будь-який занос солей у проточну частину обертається падінням потужності з наступним дорогим ремонтом.
У котельному цеху працюють чотири енергетичні котли типу ТГМ-96Б тарганрозького виробництва, які розраховані на спалювання газу та можуть використовувати мазут як резервне паливо. Їхня паропродуктивність у 480 тонн на годину кожного при тиску 130 атмосфер створює той самий паровий потік, який живить турбінне відділення. Треба розуміти, що експлуатаційники постійно балансують на межі можливостей пальникових пристроїв: для утримання стабільного факела в перехідних режимах доводиться іноді застосовувати нестандартне регулювання подачі дутьового повітря, яке виходить за межі паспортних карт, але продиктоване реальним станом газорозподільчих вузлів після десятків років роботи.
Технічна характеристика ТЕЦ-5 у порівнянні з основними теплоелектроцентралями Києва
| Параметр | ТЕЦ-5 | ТЕЦ-6 | Дарницька ТЕЦ |
|---|---|---|---|
| Встановлена електрична потужність, МВт | 320 | 500 | 210 |
| Теплова потужність, Гкал/год | 1874 | 1740 | 980 |
| Основне паливо | Природний газ, резерв – мазут |
Природний газ, резерв – мазут |
Природний газ, резерв – мазут |
| Тип основних турбін | ПТ-60-130/13, Т-100-130 |
Т-100-130, ПТ-60-130 |
ПТ-60-130/13 |
| Кількість енергоблоків | 4 | 2 | 3 |
| Рік пуску першого блоку | 1971 | 1982 | 1954 |
Чому теплове навантаження виявилося критичнішим за електричне
Специфіка роботи ТЕЦ-5 стала заручницею географії та соціальної щільності правобережного Києва. У зимові періоди диспетчерський графік зміщується так, що левова частка пари спрямовується не на лопатки турбін для вироблення електроенергії, а в бойлерні установки та пікові водогрійні котли. Фактично станція починає працювати в режимі величезної котельні з супутньою електричною генерацією, а це тягне за собою зниження коефіцієнта корисної дії по електриці й водночас – непоганий сумарний показник використання палива, якщо рахувати за фізичним методом розподілу витрат. Такий перекіс створює постійний головний біль для економістів генеруючої компанії, бо собівартість гігакалорії сильно залежить від кон’юнктурних цін на газ, а тарифи на тепло для населення регулюються зовсім іншою логікою.
Інженери-теплотехніки, які обслуговують мережеві підігрівачі, часто стикаються з феноменом “повзучого” зростання температури зворотної мережної води через зношені внутрішньобудинкові системи опалення в старих кварталах. Це явище призводить до того, що обладнання ТЕЦ змушене перевитрачати газ для досягнення нормативного температурного графіка, наприклад, коли замість проєктних 70 °C на вході в котельний цех повертається 76-78 °C. Боротьба з цим йде на рівні ручного налаштування абонентських вузлів, але проблема системна й зав’язана на рівень теплової ізоляції житлового фонду, що не підвладний персоналу станції.
Окремої згадки заслуговує сезонне перемикання гідравлічних режимів. Коли в середині квітня тепломережа переходить на літній циркуляційний контур, відбувається різке зниження витрати мережної води, через що насоси змушені працювати з прикритими напрямними апаратами, обертаючись поза оптимальною зоною своєї кривої. Для ТЕЦ-5 це типова картина, яка щороку повторюється і вимагає підвищеної уваги до стану підшипників та ущільнень великих відцентрових агрегатів. Найприкріше, що саме нерівномірність теплового споживання виступає першопричиною хронічної недозавантаженості електричних потужностей у непікові години, що ставить під сумнів доцільність надто дорогих капітальних втручань у турбінне господарство без реформи тарифоутворення в масштабах усього міста.
Вузли генерації, які потребують найбільшої уваги змінного персоналу
Практика щозмінної експлуатації на ТЕЦ-5 викристалізувала певний набір точок, де увага машиністів та обхідників ніколи не буває надмірною. Почнемо з пальникового фронту енергетичних котлів. На відміну від сучасних камер згоряння з ультранизькими викидами, пальники котлів ТГМ-96Б налаштовуються фактично вручну за показаннями газоаналізаторів та характером факела. Помилка в подачі повітря тягне або хімічний недопал із втратою 2-3% ККД, або нестійке горіння з пульсаціями, які можуть пошкодити екрани топки. Досвідчені машиністи-обхідники орієнтуються на колір полум’я та характерний гул, виробляючи навичку, що межує з інтуїцією, хоча в інструкціях це подається сухою вимогою дотримання коефіцієнта надлишку повітря в діапазоні 1,05-1,1.
Другим складним вузлом завжди були сальникові ущільнення регулюючих клапанів турбін, особливо на блоках Т-100-130 з їх розгалуженою системою дренажів. Будь-яке просідання тиску в ущільнюючих колекторах – а це трапляється при стрибках навантаження – веде до присосів повітря в конденсатор, що своєю чергою підвищує тиск у вихлопі та знижує вакуум. Падіння вакууму лише на 1% обертається втратою приблизно 0,8 МВт потужності на одному турбоагрегаті, що в масштабах станції виливається в додаткові сотні тисяч кубометрів газу на рік. Власне, через це на ТЕЦ-5 здавна існує негласне правило: стажування молодих машиністів починати саме з обходу вакуумної системи, щоб навчити чути найменший свищ нещільності раніше, ніж його зафіксують штатні прилади.
Не менш прискіпливо контролюється вузол хімводоочищення, де продуктивність Na-катіонітових фільтрів прямо визначає здатність станції тримати водний режим без ризику кальцієвого накипу на поверхнях нагріву. При підвищеній жорсткості дніпровської води в паводковий період оператори змушені частіше виводити фільтри на регенерацію, що потребує великих витрат кухонної солі та збільшує скиди в каналізацію. У такі моменти начальник зміни часто ухвалює непопулярне рішення знизити навантаження котлів, щоб уберегти екранні труби від перепалів через локальне утворення накипу – небагато хто поза станцією розуміє, що якість теплопостачання взимку частково залежить від того, наскільки чисту сіль замовив відділ постачання ще у вересні.
Зношення та міжремонтна експлуатація в умовах обмежених ресурсів
Хронологічний вік турбінного парку ТЕЦ-5 давно перетнув півстолітню позначку, і залишковий ресурс металоконструкцій щоразу є предметом гарячих дискусій під час чергової експертизи промислової безпеки. Головна проблема – втома металу в зоні фазового переходу роторів високого тиску, яка посилюється циклічними пусками та зупинками. Модернізація середини 2000-х, у межах якої частково замінили проточну частину циліндрів, дала змогу відтермінувати радикальне рішення, але не усунула першопричину: лопатковий апарат працює в умовах постійного ерозійного зносу, який неминучий при проходженні вологої пари на останніх ступенях.
Найбільш ресурсномісткою є кампанія з ремонту поверхонь нагріву енергетичних котлів. Труби ширмових пароперегрівачів, розташовані в зоні максимальних температур факела, схильні до повзучості та окалиноутворення, що потребує вибіркової заміни через кожні 30-40 тисяч годин напрацювання. Під час таких ремонтів зварникам доводиться діяти в украй обмеженому просторі між трубами, де температура повітря навіть після зупинки котла тримається на рівні 50-55 градусів. Свого часу на ТЕЦ-5 випробували технологію нанесення газотермічних покриттів на окремі гільйотиновані ділянки, але витратні матеріали виявилися надто дорогими при закупівлі малими партіями, тому повернулись до звичайного легування металу шляхом заміни некондиційних пакетів.
Окремий важливий нюанс стосується трубопроводів гострої пари зі сталі 12Х1МФ, які працюють при температурі 545 °C. Під дією високого тиску та температури у металі труб поступово зростає мікропористість, що потребує регулярного ультразвукового контролю та періодичної заміни гнутих ділянок. Дефектоскопісти розповідають, що сигнал на екрані приладу іноді змінюється так непередбачувано, що доводиться робити додаткові вирізки металу для лабораторних досліджень, а це вже тижні, яких у міжопалювальний період завжди не вистачає. Утім, подібний стан справ – не унікальна риса самої лише ТЕЦ-5, а радше загальна картина для всієї теплоенергетики, яка десятиліттями фінансувалася за залишковим принципом, залишаючи персоналу можливість вибору лише між тактикою підтримання на плаву та аварійним ризиком.
Роль у столичній системі централізованого теплопостачання
Статус найпотужнішої теплоелектроцентралі Києва ТЕЦ-5 утримує не лише через величезний валовий показник відпуску тепла, а й через виняткове розташування у вузлі магістральних теплових мереж правобережжя. Теплотраси діаметром 1000 та 800 мм, що виходять з її колекторів, прямують у бік Севастопольської площі, проспекту Повітрофлотського та бульвару Лепсе, живлячи цілі мікрорайони з населенням, яке можна порівняти з невеликим обласним центром. У пікові морози диспетчерська служба “Київтеплоенерго” вибудовує графік так, щоб ТЕЦ-5 працювала базовим джерелом, а ТЕЦ-6 та сміттєспалювальний завод “Енергія” додавалися для покриття піків, однак на практиці саме п’ята часто витягує весь зимовий максимум, коли інші джерела з різних причин не виходять на проєктну потужність.
Функціонально станція має змогу оперативно змінювати температурний режим за командою центрального диспетчера в діапазоні від 75 до 150 °C у подавальному трубопроводі залежно від зовнішньої температури. Така гнучкість досягається не тільки регулюванням пальників, а й послідовним увімкненням пікових підігрівачів мережної води, які живляться парою з регульованих відборів турбін. Інколи в періоди затяжних відлиг виникає парадоксальна ситуація, коли надлишок теплової потужності призводить до необхідності байпасування частини гарячої води через охолоджувальні пристрої, що для стороннього спостерігача виглядає як суцільне марнотратство, проте для оперативного персоналу це єдиний спосіб уникнути гідроударів у розподільчій мережі.
Не можна оминути увагою і залежність життєдіяльності лікарняних комплексів та пологових будинків Солом’янського району від стабільної подачі гарячої води саме з колекторів ТЕЦ-5. Під час минулорічних гідравлічних випробувань, коли тимчасово вимикали цілий промінь для заміни аварійної ділянки на вулиці Митрополита Липківського, резервну схему довелося вибудовувати через перемички, не передбачені початковим проєктом, – настільки критичним виявилося зосередження соціальної інфраструктури в зоні теплопостачання однієї станції. Цей досвід ще раз показав, що будь-яка велика модернізація теплових мереж без дублюючих потужностей перетворюється на вправляння з балансуванням, де право на помилку дорівнює нулю.
Нетипові технічні рішення, про які рідко пишуть у звітах
Поза увагою широкого загалу залишається той факт, що на ТЕЦ-5 ще з 1980-х років використовується схема гарячого резервування живильних насосів з постійним підігрівом корпусів, яка дозволяє вводити резервний агрегат у роботу менше ніж за дві хвилини. Така швидкість критична при раптовому відключенні основного насоса через стрибок напруги, бо безперебійна подача живильної води в котел при тиску 140 атмосфер – це буквально питання запобігання аварійному розплавленню екранних труб. Інженери, що колись впроваджували цю схему, використали принцип байпасного підігріву через невеликий теплообмінник, заживлений від стороннього джерела пари, чим уникнули теплових ударів при запуску холодного насоса.
Масштаб вражає: тільки один водогрійний котел ПТВМ-180, яких на ТЕЦ-5 декілька, здатен за годину підігріти об’єм води, порівнянний із п’ятьма олімпійськими басейнами, – приблизно 12 500 кубометрів, – і для цього потрібно спалити близько 16 000 кубів газу за той самий проміжок часу.
Ще однією особливістю стала практика застосування так званого “золотникового” регулювання витрати пари на ущільнення штоків стопорних клапанів турбін. Справа в тому, що стандартні сальникові набивки на основі азбесту та графіту, які тривалий час залишалися безальтернативними, при спрацюванні створюють мікроскопічні канали витоку, а запровадження на деяких блоках ТЕЦ-5 експериментального золотникового ущільнення з гідравлічним підтиском дозволило одночасно зменшити втрати пари та збільшити міжремонтний період арматури. Це рішення не набуло масового поширення через трудомісткість виготовлення деталей на верстатах із ЧПК, однак досвідчені слюсарі-ремонтники стверджують, що в умовах дефіциту запчастин воно неодноразово рятувало ситуацію напередодні проходження осінньо-зимового максимуму навантажень.
Розуміння масштабу та внутрішньої логіки ТЕЦ-5 підводить до простого, хоча й невтішного з погляду швидких реформ висновку: ця станція десятиліттями виконувала функцію головного теплового донора правобережного Києва не завдяки ідеальному проєкту, а через вміння персоналу вичавлювати максимум із обладнання, сконструйованого ще в 1960-х. Кожен опалювальний сезон для неї – це чергова серія технічних компромісів між зношеними трубопроводами, обмеженнями паливного бюджету та необхідністю тримати стабільний гідравлічний режим у районах, де мешкає понад півмільйона людей. Подальша доля цього майданчика визначатиметься не лише бажанням міста оновити генеруючі потужності, а й глибиною розуміння того, що надійність централізованого теплопостачання завжди спирається на щоденну, часто непомітну роботу змінного персоналу, який знає до гвинтика кожен проблемний вузол і здатен миттєво ухвалити правильне рішення поза будь-якими стандартними алгоритмами.
