Промислова робототехніка десятиліттями рухалася шляхом збільшення швидкості та вантажопідйомності одиночних маніпуляторів. Утім, виробничі лінії часто потребують не одного надпотужного автомата, а кількох менших, що працюють поряд. Компанія Midea запропонувала несподіване рішення – об’єднати шість незалежних рук на одній станині. Так з’явився Miro U, який уже викликав жваве обговорення серед інтеграторів промислового обладнання. До цього моменту багатозадачність на конвеєрі забезпечували або роєм окремих пристроїв, або складними системами з кількома роботами, що вимагало чималого простору та ретельного узгодження. Miro U перевертає звичне уявлення про компактність, адже це не просто набір шарнірних кронштейнів, а глибоко інтегрований оркестр виконавчих механізмів, здатних діяти одночасно за єдиним виробничим тактом.
Фахівці одразу звернули увагу на те, що такий дизайн дає змогу суттєво зменшити скупченість обладнання в цеху. Замість шести окремих роботів із власними контролерами, кабельними трасами та захисними огородженнями, оператор отримує одну компактну платформу. Перші демонстрації показали, що робот здатен обслуговувати одразу кілька технологічних позицій, що традиційно розташовувалися б на п’яти-семи квадратних метрах. Відтак інтерес до новинки з боку виробників електроніки, медичних виробів і пакувальних ліній цілком закономірний.
Звідки взявся шестирукий формат
Поява Miro U не була спонтанним експериментом. Інженери підрозділу промислової автоматизації Midea проаналізували тисячі кейсів із реальних заводів і виявили, що у легкому складальному сегменті значна частина такту лінії витрачається на очікування – коли один маніпулятор закінчує операцію, а інший ще не розпочав через відсутність вільного простору або через обмеження системи безпеки. Ущільнити розміщення виконавчих ланок виявилося можливим лише за умови відмови від традиційної “одна голова – дві руки” архітектури. Так народилася концепція шестирукого виконавчого вузла, що спирається на єдиний кінематичний розрахунок та спільний блок керування.
Китайський виробник відомий своїм умінням масштабувати побутову техніку, але останніми роками Midea агресивно розширює присутність у секторі промислових роботів після придбання німецької KUKA. Симбіоз європейської школи точної механіки та китайського досвіду в серійному виробництві дав змогу довести проект до стадії готового продукту за відносно короткий час. Ключовим пріоритетом розробники називають не стільки рекордну швидкість окремої руки, скільки виграш у сумарній продуктивності на квадратний метр цехової площі.
Логіка тут проста: шість рук, що працюють у перекривних зонах, повинні мати розумну систему запобігання зіткненням та динамічного перерозподілу завдань. Саме цей програмний прошарок став основним ноу-хау Miro U. Фізичні приводи – безколекторні серводвигуни з хвильовими редукторами – досить стандартні для галузі, однак головна відмінність схована в алгоритмах інтерполяції траєкторій, які постійно прораховують взаємне положення всіх шести кінематичних ланцюгів 240 разів на секунду. Без такої частоти оновлення навіть незначне запізнення сигналу могло б спричинити механічний удар.
Технічний портрет Miro U

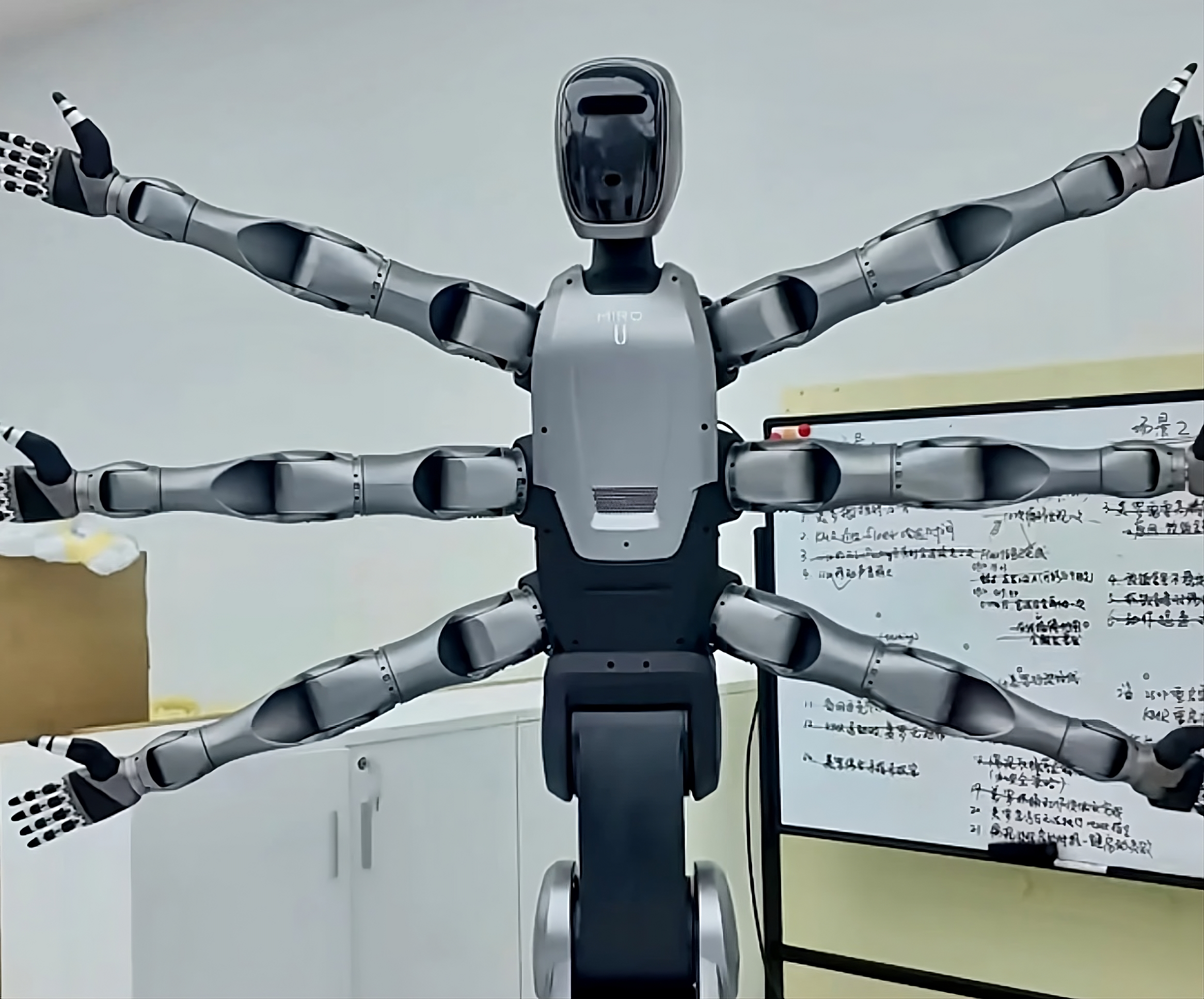

В основі моделі – вертикальна колона, на якій змонтовано три рівні попарного розташування маніпуляторів. Кожна рука має шість ступенів свободи, тобто загальна кількість осей сягає тридцяти шести, що вимагає потужного обчислювального ядра. Контролер побудований на спеціалізованому ARM-процесорі з FPGA-співпроцесором для паралельного розв’язання зворотних кінематичних задач. Виробник заявляє номінальну вантажопідйомність кожного маніпулятора 5 кг, максимальний радіус дії – 700 мм, повторюваність позиціонування ±0,02 мм. Такі цифри ставлять Miro U в один ряд із прецизійними роботами для монтажу друкованих плат та оптичних компонентів.
Окремої уваги заслуговує система технічного зору, яка за замовчуванням оснащує дві з шести рук. Кольорові CMOS-камери з роздільною здатністю 5 Мп встановлені на зап’ястних вузлах і передають зображення до центрального блоку обробки, де нейромережевий класифікатор визначає орієнтацію деталей, перевіряє наявність дефектів і коригує координати захоплення за 12 мілісекунд. Для тих виробництв, де візуальний контроль не потрібен, усі шість рук можуть бути укомплектовані стандартними пневматичними або електромагнітними захватами. Виробник обіцяє сумісність із поширеними протоколами промислової автоматизації: EtherCAT, PROFINET, EtherNet/IP.
Енергоспоживання при повному навантаженні не перевищує 2,4 кВт, що для шести одночасно працюючих кінематичних пар досить ощадно. Охолодження природне, без вентиляторів, що знижує потрапляння пилу в зону чистих виробництв. Маса всієї конструкції – 380 кг, що вимагає підготовленої фундаментної плити, але цілком прийнятно для стандартних промислових антресолей.
Сфери, де він виграє у класичних роботів
Найбільший ефект від застосування Miro U прогнозують у виробництвах із високою щільністю дрібних операцій, де традиційний підхід вимагав би щонайменше трьох-чотирьох окремих робочих осередків. Йдеться передусім про складання електронних модулів, датчиків, медичних одноразових виробів, косметичних засобів, а також про фінішне пакування та маркування. Шість рук дають змогу одночасно виконувати різнорідні завдання: поки перший маніпулятор наносить дозовану кількість клею, другий фіксує корпусний елемент, третій встановлює плату, а четвертий і п’ятий синхронно закручують гвинти – і все це на одній позиції без переміщення заготовки.
Типовий перелік операцій, з якими справляється шестирукий робот, містить такі технологічні ланки:
- складання друкованих плат із дрібними SMD-компонентами;
- сортування мікросхем за типами та орієнтацією;
- упакування готової продукції у блістери чи термоформувальну тару;
- нанесення термопасти або герметика з контролем товщини шару;
- встановлення кріпильних гвинтів у корпуси пристроїв;
- автоматичне маркування лазером та перевірка читабельності;
- вхідний контроль геометрії пластикових деталей за допомогою профілометричного щупа.
Окремо варто відзначити, що завдяки компактному виконанню Miro U зручно вбудовувати в існуючі лінії без тривалого перепланування цеху. Оператор може навчити робота методом прямого проведення руки за траєкторією, що спрощує програмування нетипових виробничих завдань. Для серійних операцій достатньо один раз записати програму в пам’ять і потім викликати її через сенсорний термінал.
Чому шість краще, ніж шість окремих машин
Коли інженери порівнюють продуктивність Miro U та шістьох традиційних маніпуляторів, розміщених у лінію, різниця стає очевидною вже після розрахунку площі. Звичайний робот із радіусом 700 мм вимагає захисної зони не менше 3 м², тож шість таких пристроїв займуть щонайменше 18 м², не враховуючи простору для конвеєрів та проходів. Miro U вписується у коло діаметром 2,2 м, тобто потребує приблизно 4 м². Різниця майже вп’ятеро безпосередньо впливає на вартість оренди виробничих приміщень у великих містах.
На додаток до економії місця виграш забезпечує синхронізація. Окремим роботам доводиться обмінюватися сигналами через зовнішній PLC, що додає затримки в десятки мілісекунд на кожному такті. У Miro U всі шість кінематичних ланцюгів отримують команди з одного тактового генератора, тому перемикання між операціями відбувається безконфліктно, а загальний час циклу скорочується. Виробник стверджує, що для складання невеликого медичного пластикового корпусу з двома клапанами досягнуто темпу 12 виробів за хвилину – показник, якого неможливо отримати з шістьма окремими маніпуляторами, розкиданими по цеху.
Не менш важливим фактором виявляється зменшення кількості одиниць допоміжного обладнання. Замість шести шаф керування, шістьох блоків безпеки та шістьох пневматичних островів потрібен лише один набір. Це знижує складність пусконалагоджувальних робіт і пришвидшує виведення лінії на проєктну потужність.
Перші практичні випробування та обмеження
Після офіційної презентації кілька контрактних виробників електроніки отримали тестові зразки Miro U для інтеграції в пілотні проєкти. За попередніми звітами, робот найкраще проявив себе на операціях, де кожна рука виконує просту, але чітко визначену послідовність дій, а загальний такт лінії не перевищує 40 циклів на хвилину. За більшої швидкості система просторового планування іноді обережно пригальмовує окремі руки, щоб уникнути конфлікту траєкторій, хоча сумарна продуктивність залишається прийнятною.
Обмеженням є вантажопідйомність. П’ять кілограмів на руку – досить для монтажу легких компонентів, однак робот не зможе працювати з металевими корпусами вагою понад 2-3 кг, коли потрібний значний момент утримання. Крім того, доступ до внутрішніх елементів конструкції для обслуговування потребує часткового демонтажу захватів двох верхніх рук, що трохи ускладнює регламентні роботи. Проте більшість операторів, які вже мали справу з Miro U, відзначають інтуїтивне середовище програмування та швидке калібрування інструментів через автоматичне визначення зміщення за реперними отворами.
Цікаво, що найбільш скептичні відгуки стосуються не механіки, а сумісності з наявними MES-системами. Ті заводи, де використовують пропрієтарні протоколи управління виробництвом, стикаються з необхідністю розробляти драйвери обміну даними. Midea обіцяє випустити відкритий API до кінця року, що має вирішити цю перешкоду.
Інженери Midea заклали алгоритм, що дає змогу кожній руці виконувати різні операції з різним темпом – від вкручування шурупів до нанесення клею – без ризику зіткнень завдяки системі просторового планування шляху в реальному часі. У тестових прогонах навіть за навмисного перехрещення траєкторій система жодного разу не допустила механічного контакту між маніпуляторами.
Порівняння Miro U та шістьох окремих промислових роботів на ділянці складання електронних виробів
| Параметр | Miro U (один корпус) | 6 окремих роботів | Коментар |
|---|---|---|---|
| Займана площа | ~4 м² | 18-22 м² | Економія у 4-5 разів, критично для орендованих приміщень |
| Кількість контролерів | 1 | 6 | Менше кабельної мережі, простіша діагностика |
| Синхронізація рук | Внутрішня, без зовнішнього обміну | Потребує PLC і обміну сигналами | Затримка зменшується на 30-40 мс на такт |
| Час пусконалагодження | 2-3 зміни | 6-8 змін | Менший обсяг механічного монтажу та програмування |
| Гнучкість переналагодження | Висока, єдиний проект | Потребує зміни програм у кожному блоці | Швидше адаптується до нової номенклатури |
Наведені показники чітко відображають, у яких саме ситуаціях шестирука конструкція виправдана не лише естетично, а й економічно. Там, де не потрібна велика відстань між робочими зонами та де операції не пов’язані з високими навантаженнями, Miro U здатен скоротити як капітальні витрати на оснащення ділянки, так і час виходу на планову продуктивність.
Безумовно, поява такої машини не означає, що класичні однорукі роботи зникнуть. Скоріше йдеться про появу виразної проміжної ланки між дешевими настільними маніпуляторами та дорогими багатоосьовими комплексами. Виробники отримують інструмент, що дозволяє переосмислити компонування складальних ліній і зменшити залежність від кількості квадратних метрів. А це в умовах здорожчання виробничої нерухомості важить не менше, ніж технічна досконалість самого виконавчого механізму.
